Kaltwassersatz erklärt: Wann eine wassergeführte Kühlung sinnvoll ist

Was ist ein Kaltwassersatz?

Ein Kaltwassersatz ist ein Gerät, das Wasser beziehungsweise ein geeignetes Wasser-Glykol-Gemisch für Kühlzwecke abkühlt. Dieses Medium fließt durch Leitungen zu den Verbrauchern im Gebäude und nimmt dort Wärme auf. Die Wärme wird anschließend über den Kaltwassersatz abgeführt. Solche Geräte werden auch als Chiller bezeichnet.

Für die Raumkühlung kommen beispielsweise wassergeführte Gebläsekonvektoren infrage. Die Technik ist damit mehr als ein einzelnes Außengerät: Erzeuger, Rohrnetz, Pumpen, Raumgeräte und Regelung müssen als System geplant werden.

Der Unterschied zur Split-Klimaanlage

Bei einer üblichen Split-Klimaanlage verbinden Kältemittelleitungen Außen- und Innengeräte. Bei einem wassergeführten Kaltwassersystem transportiert ein Wasserkreislauf die Kühlung zu den Raumgeräten. Bei einer entsprechenden außen aufgestellten Kompaktanlage bleibt der Kältemittelkreislauf im Erzeuger.

Das kann für die Verteilung in einem Gebäude interessant sein. Es macht die Anlage jedoch nicht automatisch günstiger, effizienter oder einfacher. Wasserleitungen, Pumpen, Dämmung und die notwendigen Raumgeräte beanspruchen ebenfalls Platz. Welche Lösung passt, hängt vom Gebäude und vom tatsächlichen Kühlbedarf ab.

Wie gelangt die Kühlung in die Räume?

Gebläsekonvektoren

Ein Ventilator führt Raumluft über einen wassergekühlten Wärmetauscher. Bauformen gibt es etwa für Wand, Decke oder bodennahe Montage. Bei einer Auslegung mit Kondensatanfall muss das Wasser zuverlässig abgeführt werden. Für die Auswahl sind außerdem Geräusch und Luftführung in der tatsächlich benötigten Betriebsstufe wichtig.

Geeignete Kühlflächen

Auch dafür ausgelegte Flächen können Wärme aufnehmen. Dabei darf ihre Temperatur nicht unkontrolliert unter den Taupunkt der Raumluft fallen. Eine stille Flächenkühlung und ein Gebläsekonvektor erfüllen deshalb nicht automatisch dieselben Erwartungen an Leistung und Entfeuchtung.

Lege zuerst das Nutzungsziel fest: Geht es um eine angenehmere Raumtemperatur im Büro, ein Schlafzimmer oder einen Raum mit dauerhaft hoher Wärmelast? Diese Fälle benötigen unterschiedliche Bewertungen. Die Quadratmeterzahl allein beschreibt den Bedarf nicht ausreichend.

Was bestimmt die Kosten?

Ein Preis nur für den Kaltwassersatz ist kein Preis für eine betriebsfertige Kühlanlage. Für einen belastbaren Angebotsvergleich sollten mindestens diese Positionen erkennbar sein:

• Kühllastberechnung und Auswahl des Erzeugers.
• Aufstellfläche, Zugänglichkeit und Schallbetrachtung.
• Rohrnetz, Pumpen und notwendige hydraulische Bauteile.
• Geeignete Dämmung und Schutz gegen Kondensat.
• Raumgeräte, Regelung und Kondensatableitung.
• Elektroanschluss, Inbetriebnahme und Einweisung.

Im Bestand können Leitungswege und bauliche Anpassungen einen erheblichen Teil des Aufwands ausmachen. Deshalb wäre eine pauschale Gesamtsumme ohne Kenntnis des Gebäudes wenig hilfreich. Lass Angebote dieselbe Raumanzahl, denselben Komfortanspruch und vergleichbare Betriebsbedingungen abdecken.

Kaltwassersatz oder reversible Wärmepumpe?

Die Begriffe können sich funktional überschneiden. Manche Kaltwasser-Erzeuger sind auch zum Heizen ausgelegt; umgekehrt können geeignete reversible Wärmepumpen Kühlwasser bereitstellen. Daraus folgt aber nicht, dass jedes Gerät jede Aufgabe übernehmen kann. Maßgeblich sind die Herstellerfreigaben und die Planung des gesamten Systems.

Wenn ohnehin ein Heizungstausch ansteht, lohnt die gemeinsame Betrachtung. Besteht bereits eine geeignete Wärmepumpe, erklärt unser veröffentlichter Grundlagenartikel zur Luft-Wasser-Wärmepumpe zunächst die Heiztechnik. Für den Sommerbetrieb braucht es darüber hinaus eine eigene Prüfung der Kühlfunktion und Raumübergabe.

Welche Informationen braucht die erste Beratung?

Hilfreich sind Grundrisse, gewünschte Raumtemperaturen, Nutzungszeiten, Fensterflächen und Angaben zur vorhandenen Heizungsanlage. Beschreibe außerdem mögliche Stellflächen außen und sensible Räume hinsichtlich Geräusch. So lässt sich eingrenzen, welche Systeme überhaupt untersucht werden sollten.

Über die Projektanfrage bei Alphatherm kannst du deinen Kühlbedarf in Ubstadt-Weiher, Bad Schönborn oder der Umgebung schildern und klären, welche Lösung und welcher Leistungsumfang für dein Vorhaben angeboten werden können. Dieser Überblick beschreibt die Technik; er ist kein pauschales Angebot für eine Kaltwasseranlage.

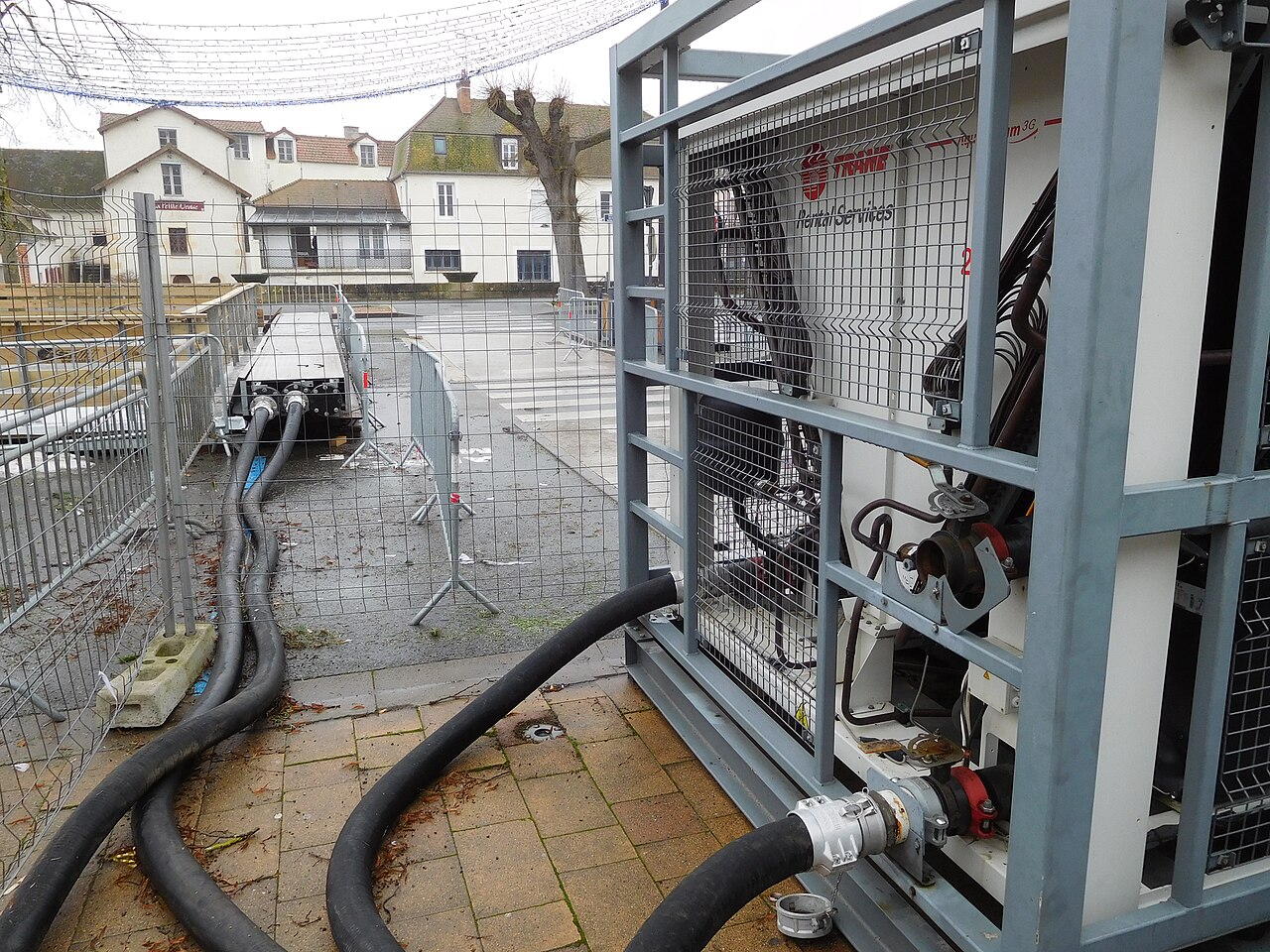

Bildnachweis: „Trane AquaStream 3G chiller (7a)“, Cjp24, CC BY-SA 4.0. Verkleinerte Wiedergabe. Technisches Beispiel einer gewerblichen Kaltwasseranlage; kein Alphatherm-Referenzprojekt.
